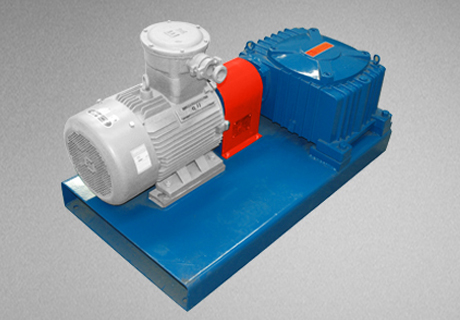

泥浆搅拌器

发布时间:2019-02-28 14:32 未知 admin 阅读次数:

用途:

科迅机械(KOSUN)WNJ系列泥浆搅拌器属于钻井液罐式固控系统的设备,其主要用于钻井液的搅拌混合,防止钻井液固相颗粒在其罐式循环系统中沉积,使循环钻井液性能稳定,混合均匀。固控设备之搅拌器由防爆电机、减速器、机座及波轮组件四大部分构成。电机与减速器,减速器与波轮轴均通过刚性联轴器连接,波轮由四只叶片组焊而成。

特点和优势:

1. 螺旋锥齿轮箱

2. 户外防爆电机

3. 可处理20ppg的钻井液

4. 可用功率在2.2~22KW

5. 设计紧凑、噪音小、运行平稳,易于维护

泥浆搅拌器是为了保持钻井液的均匀性并使固相颗粒悬浮,而对钻井液进行连续可靠的钻井泥浆固控系统。其主要用于钻井液的搅拌混合,以防钻井液固相颗粒在其罐式循环系统中沉积,使循环钻井液性能稳定,混合均匀。

泥浆搅拌器的特点:

1.采用圆弧圆柱蜗杆减速器,轴截面为圆弧形的圆柱蜗杆,蜗轮齿形为与蜗杆相共扼的圆。故凸凹啮合性能可靠,效益高,结构紧凑。

2.用减速器与防爆电机相组合,维护方便,适用于野外恶劣工况条件下使用。

3.搅拌强度大,波及范围宽,且降低了起动阻力矩。

4.电机水平放置,安装、调整、更换方便。

泥浆搅拌器结构及工作原理:

结构:本装置主要由防爆电机,减速器,机座及波轮组件组成,电机与减速器,减速器与波轮轴均通过刚性联轴器相连接。波轮由4只叶片组焊而成。

工作原理:波轮可使搅拌液产生涡旋运动,从而增强了搅拌效果。夹在叶片中间的托盘还可防止停机后泥浆固相颗粒沉积于下部叶片的周围,这样使用可减小起动时沉淀物对叶片的阻力矩,从而避免了起动过载而烧坏电机。

泥浆搅拌器安装及使用维护:

1.泥浆搅拌器安装时应水平起吊搅拌器并平稳地放置在欲要安装的位置,调整同轴度<0.39mm后将4只M16孔座焊于罐体上,并旋紧机座固定螺栓。

2.泥浆搅拌器刚性联轴器必须加装弹簧垫并应坚固可靠,否则会引起波轮轴的偏摆,加剧减速器磨损。
